BIM·Lab Karlsruhe

Arbeiten im BIM·Lab

Bei einem großen Bau·projekt müssen viele verschiedene Stellen zusammen·arbeiten. Deshalb hat die Deutsche Bahn in Karlsruhe
das BIM·Lab eingerichtet. Dort treffen sich Mitarbeiterinnen und Mitarbeiter von verschiedenen Bereichen. Und probieren verschiedene Sachen aus.

Das BIM·Lab ist sechs·hundert Quadrat·meter groß.
Es gibt 2 große Bereiche:
Im Bereich 1 denken die Beschäftigten über verschiedene Ideen nach. Und machen Vorschläge.
Im Bereich 2 zeigen die Beschäftigten die verschiedenen Vorschläge. Und sprechen darüber.

Modelle aus dem Computer: Fast wie echte Modelle

Im BIM·Lab gibt es einen ganz besonderen Raum.
Das englische Wort für den Raum ist: Cave.
So spricht man das: Käif

Hier kann man die Modelle aus dem Computer anschauen.
Zum Beispiel einen Tunnel, der gebaut werden soll.

Zum Anschauen muss man eine 3D·Brille benutzen.

Die Modelle sehen wie echt aus.
Die Menschen mit den 3D·Brillen können sogar
durch das Modell gehen.
Das passiert alles im Computer.
Aber es sieht wie echt aus.

Die Technik ist ganz modern.

Im Labor können die Mitarbeiterinnen und Mitarbeiter mit den 3D·Brillen die Modelle anschauen.
Sie sehen, wie das Modell aussieht.
Und ob alles gut und richtig funktioniert.
Danach besprechen sie die verschiedenen Pläne.

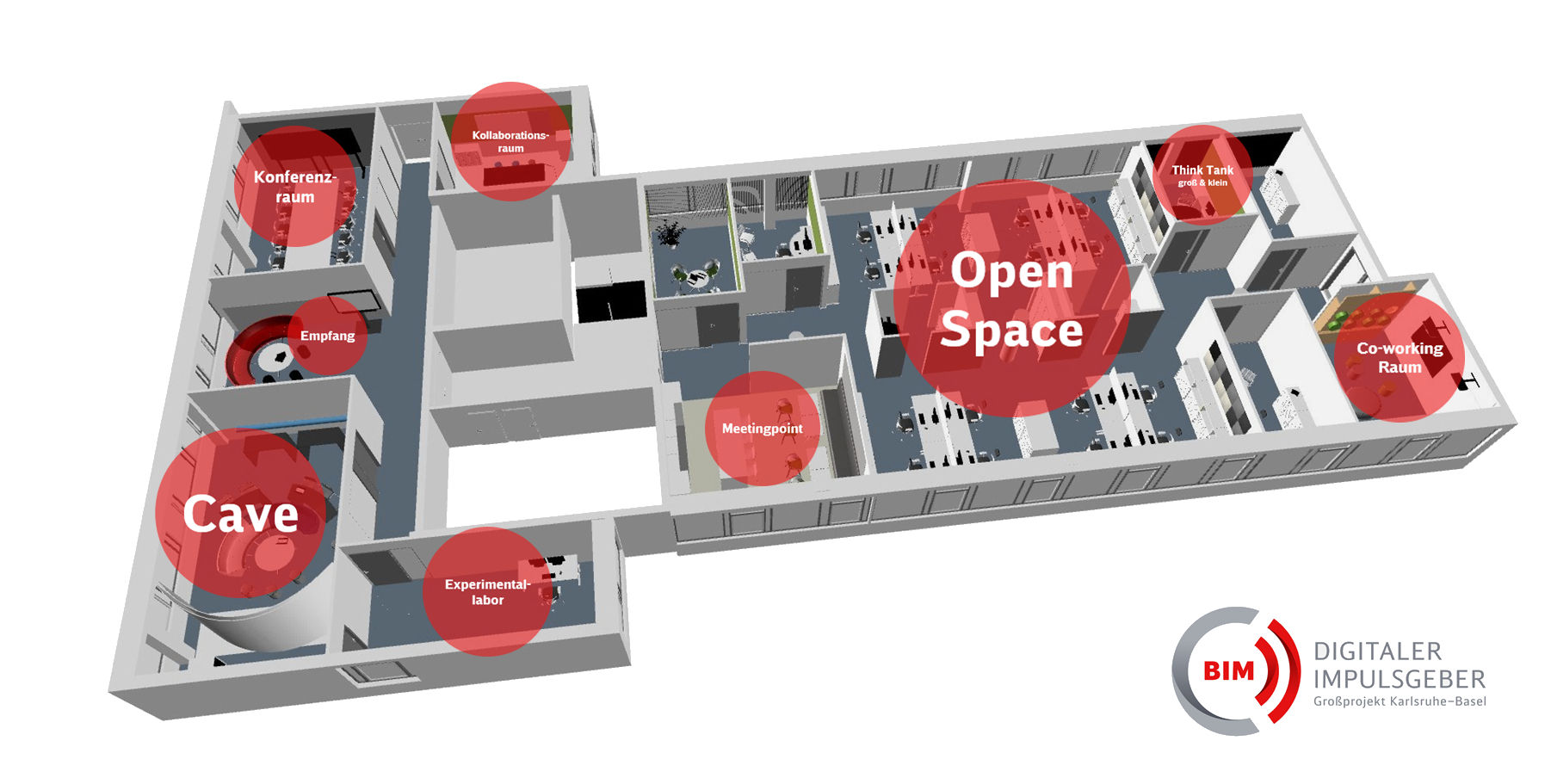

Visualisierung des BIM-Lab mit Beschriftung der einzelnen Räume — So sieht das BIM·Lab in Karlsruhe aus (Foto: Deutsche Bahn AG)

Bildergalerie: Das BIM·Lab in Karlsruhe

Sechs Personen stehen in einer Reihe und blicken in Richtung des Betrachters.

Berthold Huber, Vorstand Infrastruktur Deutsche Bahn AG, (3.v.r.) zu Besuch beim Großprojekt Karlsruhe–Basel. Hier beim Treffen mit Projekt-Mitarbeiter:innen im Empfangsbereich des BIM-Labs. (Foto: DB AG/Sabine Steinhauer)

Eine Person steht blickt auf einen Bildschirm. Im Hintergrund sind weiter Personen zu sehen.

Ingrid Felipe, Vorständin Infrastrukturplanung und -projekte DB InfraGO AG, war gemeinsam mit den Großprojektleiter:innen der Regionen Südwest und Mitte zu Besuch im BIM-Lab. (Foto: DB AG/Sabine Steinhauer)

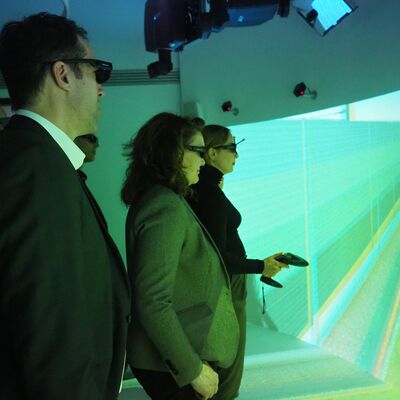

Personen haben Sonnenbrillen auf und blicken auf eine Leinwand. Die Leindwand zeigt eine virtuelle Strecke.

In der Cave lässt sich die Planung virtuell erleben. Die Besucher:innen können durch das 3-D-Modell der Strecke „fliegen“ (Foto: DB AG/Sabine Steinhauer)

Ein Mann am digitalen Whiteboard im Co-Working-Raum, zwei Männer auf Sesseln.

Co-Working-Raum (Foto: DB AG/Katarina Roth)

Eine Frau steht vor einem beschriftetem Whiteboard. In der rechten Hand hält sie einen Stift.

Beim kreativen Arbeiten im Co-Working-Raum unterstützt ein digitales Whiteboard mit interaktiver Software (Foto: DB AG/Sabine Steinhauer)

Mehrere Personen stehen vor einer Leitwand. Auf der Leinwand ist ein Tunnel Visualisiert.

3-D-Welten in der Cave (Foto: DB AG/Katarina Roth)

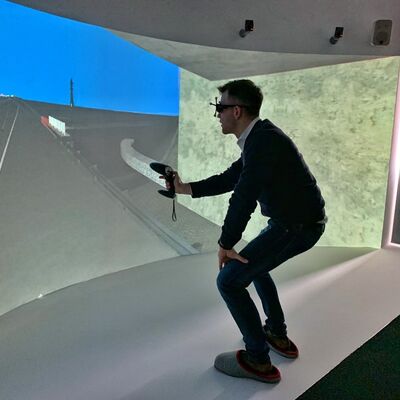

Ein Mann steht in der Hocke vor einer Leinwand. In der rechten Hand hält er eine Art Stick. Auf der Leinwand ist eine Straße zu erkennen.

In der Cave wird die Planung in einem 3-D-Modell 1:1 begehbar. (Foto: DB AG/Katarina Roth)

Kollaborationsraum mit digitalem Planungstisch und großem Monitor

Der Kollaborationsraum mit digitalem Planungstisch (Foto: DB AG/Katarina Roth)

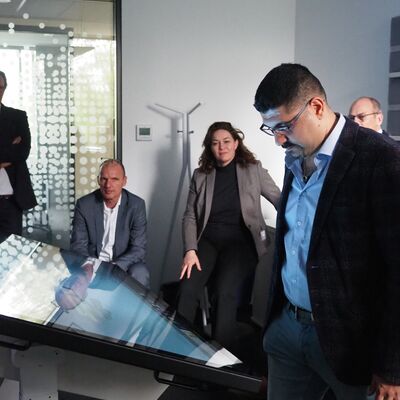

Digitaler Planungstisch zur modellbasierten Planungskoordination

Der digitale Planungstisch wird zur modellbasierten Planungskoordination genutzt. (Foto: DB AG/Alexander Conrad)

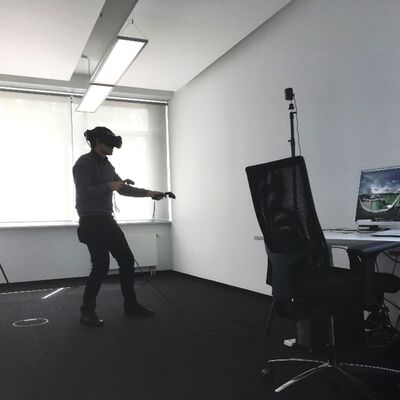

Ein Mann steht in einem Raum. Er trägt eine VR-Brille.

Im Experimentallabor können Modelle aufbereitet und neue Technologien erprobt werden (Foto: DB AG/Katarina Roth)

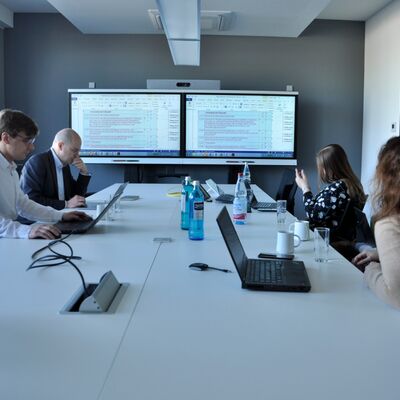

Fünf Personen sitzen in einem Konferenzraum. Sie blicken auf zwei Bildschirme, die an der Wand befestigt sind.

Im Konferenzraum mit Smartboard und Videokonferenzsystem werden die nächsten Projektschritte besprochen. (Foto: DB AG/Katarina Roth)

Zwei Männer sitzen an einem Schreibtisch im Think Tank und diskutieren.

Der Think Tank bietet Raum für kleine Gruppenbesprechungen (Foto: DB AG/Katarina Roth)

Video:

Das BIM-Lab in Karlsruhe (September 2019)
